WDP系列靜止式進相器

WDP系列靜止式進相器產品概述WDP系列靜止式進相器，是專用于提高大中型繞線式異步電動機功率因數的就地無功補償裝置。它串接于電機的轉子回路，用以減少電機的無功功率，降低定子電流，降低電機及輸變電線路損耗，從而達到節能降耗的目的，其性能遠優于傳統的電……

產品詳情

WDP系列靜止式進相器

產品概述

WDP系列靜止式進相器，是專用于提高大中型繞線式異步電動機功率因數的就地無功補償裝置。它串接于電機的轉子回路，用以減少電機的無功功率，降低定子電流，降低電機及輸變電線路損耗，從而達到節能降耗的目的，其性能遠優于傳統的電容補償和自激式進相機。廣泛應用于建材、水泥、化工、冶金、礦山、造紙、制藥等行業的大中型繞線式異步電動機的就地無功補償。

性能特點

采用先進的交-交變頻及單片機控制技術，自動化程度高，控制精度高。

節能降耗：電動機轉矩不變，電流下降；通過減小電動機電流降低損耗，負載率越低節能效果越好；

提高電動機及電網功率因數：可使電動機定子側功率因數達到0.95以上；

靈活、快捷動態無功補償，適用于各種負載變化的工況；

補償效率高：電動機額定負載時，定子電流下降10～20%，減少線損、銅損20%～30%；

耐受性能強：可適用于惡劣工況環境下，對電網諧波不敏感；

冗余性好：完備的保護功能，不會因該裝置故障而影響電動機的正常運行。

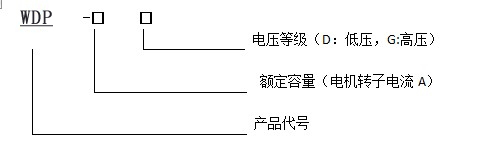

產品型號

使用環境

環境溫度：-10℃ ～ 40℃；

相對濕度：＜85%，不凝露；

海拔高度：＜2000m，2000m以上須特殊設計；

安裝地點：垂直傾斜度不超過5°，無劇烈震動，無腐蝕金屬和破壞絕緣的氣體與塵埃。

執行標準

GB7251.1-2005 《低壓成套開關設備和控制設備》

技術規格

靜止式進相器

型號	轉子電流（A）	外形尺寸			定子額定電壓（kV）
型號	轉子電流（A）	W	D	H	定子額定電壓（kV）
WDP- 400D	≤ 400	1000	800	2000	0.38
WDP- 600D	≤ 600	1000	800	2000	0.38
WDP-400G	≤ 400	1000	800	2000	6、10
WDP- 600G	≤ 600	1000	800	2000
WDP-800G	≤800	1350	950	2000
WDP-1000G	≤1000	1350	950	2000
WDP-1200G	≤1200	1350	950	2000
WDP-2000G	≤2000	1350	950	2000
WDP-2500G	≤2500	1350	950	2000
