XGN2-12 箱型固定式戶內交流金屬封閉開關柜

XGN2-12箱型固定戶內交流金屬封閉開關柜（以下簡稱開關柜），適用于戶內三相額定頻率50HZ，額定電壓3.6～12kV單母線、單母線帶旁路與雙母線的成套配電裝置。主要用于發電廠、廠用電配電系統、中小型發電機主開關、工礦企事業單位配電、電力系統的變電站輸配電開關設備及大型高壓電動機起動等，起動控制、保護、監測的作用。

產品詳情

性能特點

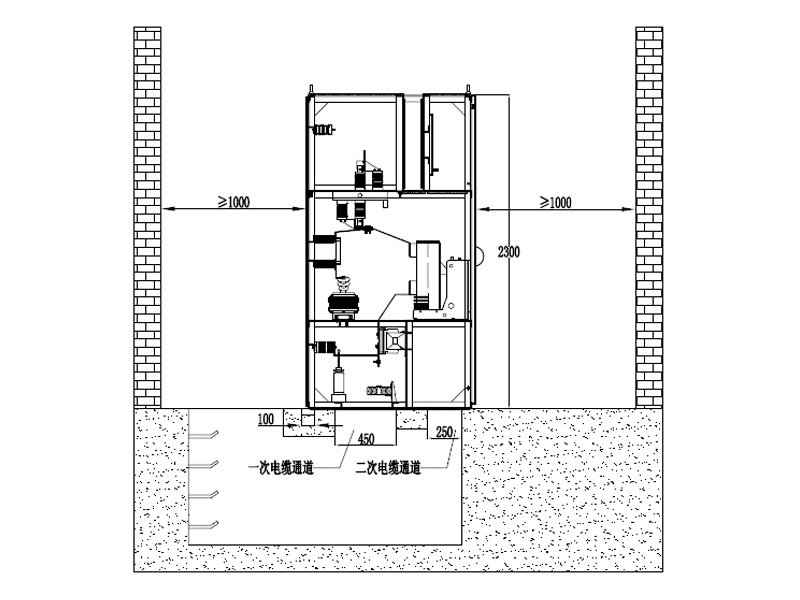

??●開關柜為金屬封閉箱式結構，柜體骨架由角鋼焊接而成，柜內分為斷路器室、母線室、繼電器室，室與室之間用鋼板隔開;

??●斷路器室在柜體中部，斷路器與操作機構一體化連接，斷路器上接線端子與隔離開關的下接線端子相連，斷路器下接線端子與電流互感器連接，斷路器室處設有壓力釋放通道，若內部電弧發生時，氣體可通過排氣通道將壓力釋放;

??●母線室在柜體后上部，為了減小柜體高度，母線呈品形排列，以絕緣子支持，母線與隔離開關上接線端子相聯接;

??●電纜室在柜體下部的后方，電纜室裝帶電傳感器，用于檢測一次電壓，電纜固定在支架上。對于主接線為聯絡方案時，本室則為聯絡母線室;

??●斷路器操動機構在正面左邊位置，其上方為隔離開關的操作及聯鎖機構;

??●開關柜為雙面維護，前面檢修繼電器室的二次元件，維護操動機構，機械聯鎖及傳動部分、檢修斷路器，后面維修主母線和電纜終端，在斷路器室裝有照明燈;

??●前門的下方設有與柜寬方向平行的接地母線;

??●開關柜采用機械聯鎖裝置，簡便而有效地達到了“五防要求”即：防止帶電負荷分合隔離開關;防止誤分誤合斷路器;防止誤入帶電間隔;防止帶電合接地開關;防止帶接地刀合閘通電。機械聯鎖各動作原理如下：

??(1)帶電操作(運行→檢修)

??開關柜處于工作位置，即隔離開關、斷路器處于合閘狀態，前后門關閉已鎖好，并處于帶電運行之中，這時的小手柄處于工作位置。帶電操作必須嚴格按下順序執行：

??①斷路器分斷;②將小手柄扳到“分斷閉鎖”位置，這時斷路器不能合閘;③手柄插入隔離操作孔內從上往下拉，拉到隔離分閘位置;④將小手柄扳至“檢修”位置，先打開前門，取出后門鑰匙打開后門，停電操作完畢。檢修人員可對斷路器及電纜室進行維護和檢修。

??(2)送電操作(檢修→運行)

??若已檢修完畢，需要送電，其操作程序如下：

??①將后門關好鎖定;②將鑰匙取出后關前門;③將小手柄從檢修位置扳至分斷閉鎖位置，這時前門被鎖定;④將操作手柄插入隔離開關的操作孔內，從下向上推，使上隔離處于合閘位置;⑤取出操作手柄，將小手柄扳至工作位置，這時可將斷路器合閘。

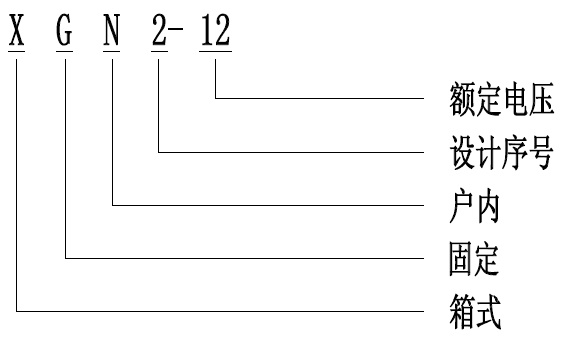

??產品型號

?技術規格

開關設備技術參數

序號	項目		單位	參數
1	額定電壓		kV	3.6、7.2、12
2	額定頻率		Hz	50
3	額定電流	主母線額定電流	A	630，1250，1600，2000，2500，3150
		配用斷路器的額定電流	A	630，1250，1600，2000，2500，3150
4	額定絕緣水平	1min工頻耐受電壓（有效值）	kV	相間、相對地	一次隔離斷口
				24、32、42	24、32、48
		雷電沖擊耐受電壓（峰值）		40、60、75	46、70、85
		輔助控制回路 1min工頻耐受電壓	V	2000
5	額定短路開斷電流（有效值）		kA	20，25，31.5，40
6	額定短路關合電流（峰值）		kA	50，63，80，100
7	額定短時耐受電流（4S）		kA	20，25，31.5，40
8	額定峰值耐受電流		kA	50，63，80，100
9	輔助控制回路額定電壓		V	DC:220/110 AC:220/110
10	防護等級			IP20

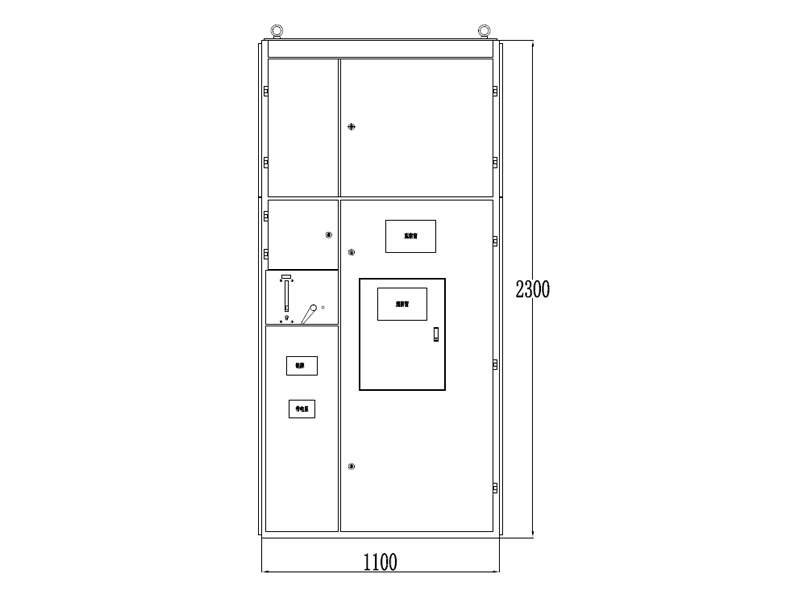

11*	外形尺寸（寬深高）		mm	110012002300 110012002650

??*注：當斷路器選用VS1-12固定式斷路器時，開關柜外形尺寸為1100*1200*2300;

??當斷路器選用ZN28-12K型斷路器時，開關柜外形尺寸為1100*1200*2650。

斷路器技術參數

序號	項目	單位	參數
1	額定電壓	kV	3.6、7.2、12
2	額定頻率	Hz	50
3	額定工頻耐受電壓（1min）	kV	42
4	額定雷電沖擊耐受電壓（峰值）	kV	75
5	額定電流	A	630	1250	1600	2000	2500	3150
6	額定短路開斷電流額定短時耐受穩定電流 4秒額定短時耐受電流	kA	20	20
			25	25
				31.5	31.5	31.5	31.5
					40	40	40	40
7	額定短路關合電流（峰值）額定峰值耐受電流額定動穩定電流	kA	50	50
			63	63
				80	80	80	80
					100	100	100	100
8	額定短路電流開斷次數	次	30,20(40kA及以上)
9	額定熱穩定時間	S	4
10	額定操作順序		分-0.3S-合分-180S-合分分-180S-合分-180S-合分(40kA)
11	機械壽命	次	10000
12	額定操作電壓	V	DC:220/110 AC:220/110
